Доплеровский радиолокатор своими руками Автор Сообщение Дата: 16 Май 2009 16:44:26 #
Беглый поиск в интарнете показал что темой никто не занимается.
При сегодняшнем уровне развития электронных компонентов, думаю вполне по силам самому создать такое?

В каких книжках смотреть теорию?

AntonSor
Участник
Offline3.6
с ноя 2005
Видное, Московская область
Сообщений: 730 Дата: 16 Май 2009 16:58:56 · Поправил: AntonSor (16 Май 2009 17:01:11) #
При сегодняшнем уровне развития электронных компонентов, думаю вполне по силам самому создать такое?
Вполне. Доплеровский радиолокатор можно сделать из микроволнового датчика движения охранной сигнализации наподобие того, что на рисунке:

Увеличить
Собственно, это и есть небольшой радиолокатор.
В каких книжках смотреть теорию?
Начиная вот отсюда: http://publ.lib.ru/ARCHIVES/B/BAJANOV_S._A/_Bajanov_S._A..htmlЧто такое радиолокация. [Djv-ZIP] (М.: Воениздат, 1948)
---
Аннотация издательства: Книга безвременно погибшего на боевом посту инженер-капитана Бажанова С.А. Что такое радиолокация в популярной форме сообщает читателю самые первоначальные сведения по радиолокационной технике и предназначается для военнослужащих, интересующихся этой областью техники и желающих ознакомиться с элементарными основами радиолокации и ее применением.
В книге популярно изложены принципы радиолокации и дано описание важнейших элементов радиолокационных станций.
Для понимания книги не требуется никакой специальной подготовки, за исключением знаний некоторых элементарных вопросов физики из курса средней школы.
---
из нового: Бакулев П.А. Радиолокационные системы. Учебник для вузов, — М.: Радиотехника, 2004,320 с, ил.

и далее все, что вывалит гугл.

Реклама
Google Дата: 16 Май 2009 17:02:22 #


Всё-таки надо начать с постановки задачи.

Дата: 16 Май 2009 17:02:30 #
Допплер микроволновый делал. Работает, ништяк.

Интересно бы дальность километров 10-20 простреливать.

Дата: 16 Май 2009 17:45:43 #


Altair
Интересно бы дальность километров 10-20 простреливать.
ну и зачем такая дальность? :))) Что бы быстрее поймали и дали по рукам за незаконное использование предающего средства или сразу бы обвинили в терроризме?

Дата: 16 Май 2009 18:47:03 #


Куда интереснее сделать пассивный радиолокатор. Эта тема здесь уже обсуждалась :)

Дата: 16 Май 2009 19:44:11 #


Куда интереснее сделать пассивный радиолокатор
а что за пассивный по рукам не дадут?

AntonSor
Участник
Offline3.6
с ноя 2005
Видное, Московская область
Сообщений: 730 Дата: 16 Май 2009 20:19:01 #


Куда интереснее сделать пассивный радиолокатор. Эта тема здесь уже обсуждалась :)
Это весьма нетривиальная математика.

Дата: 16 Май 2009 20:56:47 #


dimss
Куда интереснее сделать пассивный радиолокатор.
О! Это горячая тема. Много слышал, ни разу не видел. Наверное у кого-то все таки работает, но засекретили черти все со страшной силой.
popeye
а что за пассивный по рукам не дадут?
А за что? :)
AntonSor
Это весьма нетривиальная математика.
Конечно. Отличная тема для Open Source, как и SDR.

Дата: 16 Май 2009 21:36:03 #
Молния ....но засекретили черти все со страшной силой.

Интересно что в пассивной радиолокации секретного?
Принципы по большому счету можно на пальцах объяснить...

Дата: 16 Май 2009 21:51:20 #


NextDoor
Интересно что в пассивной радиолокации секретного?
Готовые конструкции и достигнутые практические результаты в конкретных условиях и местностях.

Дата: 16 Май 2009 21:57:27 #


Молния
А... Ну да. Такие вещи на блюдце никто не носит... :)

Дата: 16 Май 2009 21:59:33 #


NextDoor
Я бы для начала согласился просто на "достигнутые результаты в конкретных радиоусловиях".

Дата: 16 Май 2009 22:06:24 #


Молния
Определяется положение наземных цели в условиях высотной,
городской застройки и отсутствия прямой радио видимости...
Про авиа и так все ясно. В общем это как пример технологии. :)

Дата: 16 Май 2009 22:09:20 #


А то получается, что в новостях сообщения "о революцонных методах радолокации от GSM станций" периодически всплывают. А вот про достигнутые результаты никто не пишет. Будто и нет их.

Дата: 16 Май 2009 22:11:49 · Поправил: Молния (16 Май 2009 22:14:01) #


NextDoor
Определяется положение наземных цели в условиях высотной, городской застройки и отсутствия прямой радио видимости...
Мммм... как бы это так по вежливее спросить... А вы это видели, читали или предполагаете? Если первое или второе, то хотя бы в 2х словах: какая приемная аппаратура использовалась?

Дата: 16 Май 2009 22:16:40 #


Молния
Мммм... как бы это так по вежливее спросить...
Мммм.... Как бы это так поверхностно ответить... :)
А вы это видели, читали или предполагаете?
Знаю.

Дата: 16 Май 2009 23:31:05 #


А какую мощность надо качнуть чтобы прострелить 10-20 км?

DEN
Участник
Offline5.6
с сен 2003
Родина-мать
Сообщений: 7232 Дата: 16 Май 2009 23:57:57 #


Все будет зависеть от чутья приемника.
Учтите, до приемника сигнал должен пройти 20-40 км :) (с учетом отражения)

Дата: 17 Май 2009 00:25:48 · Поправил: genetic (17 Май 2009 09:11:30) #


AntonSor
А сей прибор работает в каких диапазонах частот?

AntonSor
Участник
Offline3.6
с ноя 2005
Видное, Московская область
Сообщений: 730 Дата: 17 Май 2009 09:17:08 · Поправил: AntonSor (17 Май 2009 09:17:41) #


А сей прибор работает в каких диапазонах частот?
В тех датчиках движения, которые я разбирал - в одном был генератор с BFR93, в другом, отечественном, транзистор КТ643. Ориентировочно 3 ГГц.
Может ультразвуковой датчик применить?
Исходно был вопрос про радиолокатор, а не про ультразвуковой :-)

Дата: 17 Май 2009 09:25:14 #
AntonSor
Исходно был вопрос про радиолокатор, а не про ультразвуковой :-)
Это стало ясно после прочтения краткого курса по радиолокации, потому и сообщение отредактировал.

Ориентировочно 3 ГГц.
А можно применить что то от Wi-Fi системы? две параболы под углом, на одной передача на другой прием?

AntonSor
Участник
Offline3.6
с ноя 2005
Видное, Московская область
Сообщений: 730 Дата: 17 Май 2009 09:41:13 #


на одной передача на другой прием
Датчик движения? Можно, но потребуется серьезно дорабатывать - заставлять передатчик излучать непрерывно, делать смеситель у приемной антенны для того, чтобы получить биения между сигналом генератора и принятым.
Этот "доплеровский локатор" в датчике движения как устроен: просто автогенератор на микрополосковых линиях, излучающий в пространство. Отраженный от объекта сигнал, который попадет обратно на антенну - на переходах транзистора он смешивается с сигналом генератора. Появляются биения между этими двумя сигналами, и с резистора в коллекторе они снимаются, усиливаются и на компаратор. Т.е. один и тот же транзистор работает и как генератор (передатчик), и как приемник.

AntonSor
Участник
Offline3.6
с ноя 2005
Видное, Московская область
Сообщений: 730 Дата: 17 Май 2009 09:49:54 #
Вот часть схемы и печатной платы, относящаяся к генератору доплеровского датчика движения. Взято из "Радио" номер 10 за 2001 год, страницы 31 - 32.

Увеличить

Увеличить Дата: 17 Май 2009 16:37:51 #

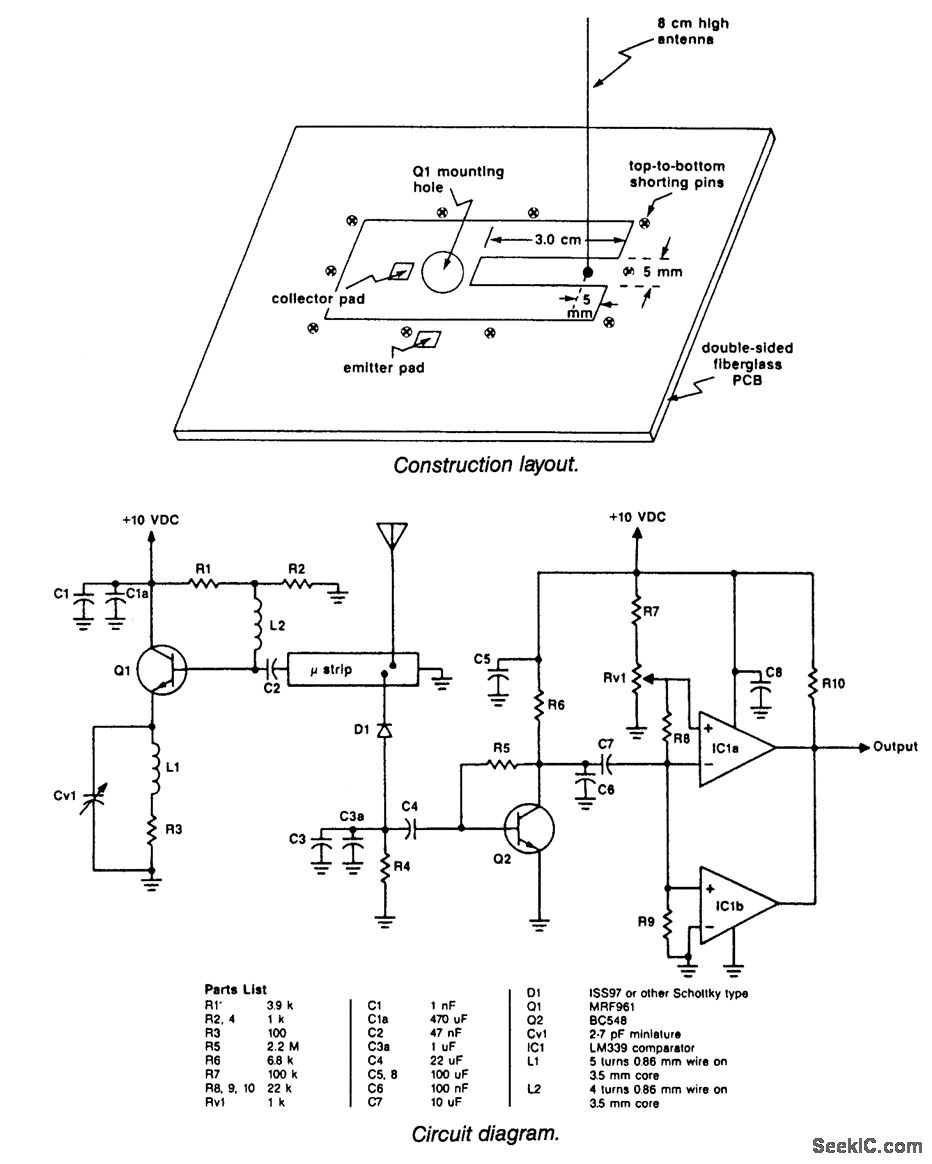

Я собирал допплеровский датчик движения вот по этой схеме. Завелся сразу, работал отлично.

Мысли о радиолокаторе возникли в момент очередной поездки по необозримым Сибирским полям в непосредственной близости от Казахстана. Площади огромные. Как их охранять - непонятно. (на мой дилетантский взгляд). Вот и возникла мысль, что пограничникам каждый автомобиль нужно оснастить радиолокаторм. Но сразу же подумалось - а сколько это будет стоить? Дорого поди. Ну и следующая мысль - а че там дорогого то? Это раньше все было громоздко, а щас микросхемы-без-проблемы, технология известная и отработанная. Ну и дальше мысль пошла, есть же всякие GNU, так може и локатор кто делал?

Думалось примерно так:
Свет проходит расстояние 1 м за 6,(6)нс.
Пуляем коротенький радиоимпульс. Эдак 5-6 нс длительностью. Включаем приемник и начинаем оцифровывать то что он принимает.
В старых "мамках" стоял кэш из 8кБайтных (кажись) ОЗУ с временем доступа 15 нс (точно) (W24257AK-15)
Используем АЦП AD9057 на 80MSPS. ПЛИСину заставляем быстро загрузить ОЗУшку отсчетами АЦП, а потом контроллером "неспешно" вытащить наружу уже из ОЗУ.
15 нс даст разрешайку по расстоянию в 3 метра. А можно взять три таких озушки и последовательно укладывать в них инфу каждые 5 нс.8 кБайт памяти дадут возможность уложить в нее дальность 24 км.

...

Прошло пол дня

...

Почитал интарнет - оказалось такой метод давно придуман, и очень перспективен. Масса всяких плюсов и вкусностей.
Основная сложность - генератор наносекундных импульсов большой мощности.

Дата: 17 Май 2009 16:55:56 #


Altair
Основная сложность - генератор наносекундных импульсов большой мощности.
:))
Над этой казалось бы "ерундой" многие бьются до сих пор.
Скажу откровенно, тема эта (радиолокация - век 21) интересная.
В будни посоветуюсь со своей "совестью" и если оная даст добро,
поделюсь некоторыми (личными) наработками в этой области... :)

Дата: 17 Май 2009 19:08:13 #


В последнее время на зарубежных аукционах часто появляются модуля от DMC линков ("фары" на вышках сотовой связи). обычно они бывают диапазонов 15 ГГц, 23 ГГц, 38 ГГц. В этих модулях приемник и передатчик или собираются из нескольких "кубиков", или вообще синтегрированны в одном модуле. Мощность передатчика до пары сотен милливат. Кто-нибудь думал над возможностью построения небольшого радара на базе таких модулей?

DEN
Участник
Offline5.6
с сен 2003
Родина-мать
Сообщений: 7232 Дата: 17 Май 2009 19:17:18 #


khach, когда вы забьете близлежайший реллеечный канал, к вам на разборки придут люди в "черном"

Дата: 17 Май 2009 21:20:13 · Поправил: kl010 (17 Май 2009 22:22:11) #


На этом сайте http://www.qsl.net/n9zia/ было много ссылок по радарам, там есть много интересного, позже откопаю более подробно вот еще http://projects1.gbppr.org/mil/radar/index.html http://projects1.gbppr.org/mil/emp/index.html http://www.radarpages.co.uk/

Дата: 17 Май 2009 22:24:12 · Поправил: kl010 (17 Май 2009 22:33:50) #


вот еще http://projects1.gbppr.org/mil/radar/index.html http://projects1.gbppr.org/mil/emp/index.html http://www.radarpages.co.uk/ /www.ussdiscovery.com/MotorLabInternallinx.htm
