     Примечание.

Вводы через трубостойки выполняют в тех случаях, когда высота здания не позволяет обеспечить установленные ПУЭ вертикальные габаритные размеры.



     Для изготовления трубостоек используют водогазопроводные трубы, внутренний диаметр которых из условий механической проч­ности должен быть не менее 20 мм при вводе двух проводов и не менее 32 мм - четырех.

     Верхний конец трубостойки загибают на 180°, чтобы в нее не могла попасть влага. К трубе под изгибом приваривают траверсу с двумя штырями для установки вводных изоляторов. Для траверс к трубостойкам диаметром 20 мм используют стальной уголок длиною 500 мм, сечением 45x45x5 мм.

    На трубостойке приваривают болт для зануления (соединения нулевой жилы с металлической трубой), который для предохранения от коррозии смазывают техническим вазелином. Острые края трубы обрабатывают напильником, чтобы не повредить о них изоляцию проводов при затягивании.

     Ближе к изгибу приваривают кольцо (гайку), в котором закрепляют проволочную оттяжку, для компенсации усилия натяжения проводов ответвления от воздушной линии. Внешнюю поверхность трубы окра­шивают.

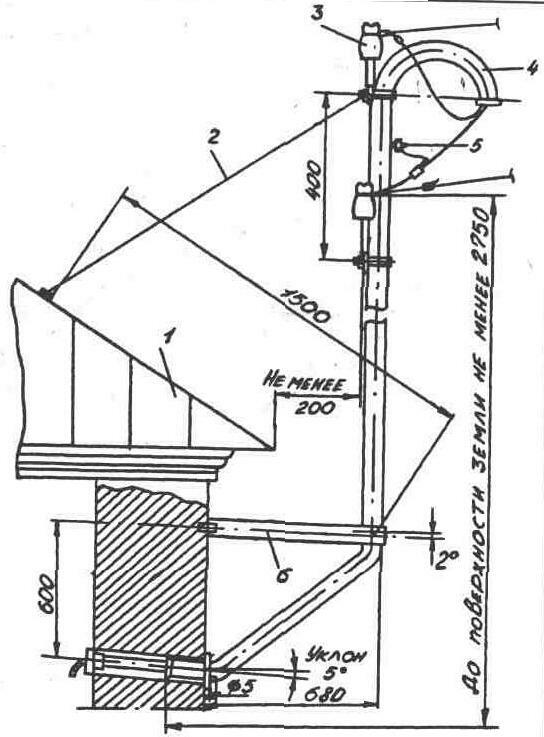

     Вариант № 1. Ввод трубостойкой через стену более удобен (рис. 1).

     При монтаже трубостоек нужно следить за тем, чтобы нижний горизонтальный конец трубы был установлен с уклоном 5° наружу. В нижней точке изгиба обязательно нужно просверлить отверстие диа­метром 5 мм для выхода влаги.



Рис. 1. Ввод в дом с использованием трубостойки

       Вариант № 2. Ввод трубостойкой через крышу применяют в том случае, если расстояние от поверхности земли до низа трубостойки, устанавливаемой на стене, ока­зывается меньше 2 м.

      Совет.

Особое внимание следует уделить качеству монтажа прохода через кровлю и его гидроизоля­ции.

       Перед установкой в трубостойку желательно затянуть стальную проволоку для после­дующего протягивания прово­дов. Верхний конец трубостойки двумя оттяжками из круглой стали диаметром 5 мм закрепить к стене или к стропилам крыши.

      Все болтовые крепления вводов должны выполняться с примене­нием пружинящих шайб, предохраняющих гайки от самооткручи­вания при раскачивании трубостоек и проводов ветром. Болтовые соединения следует смазать защитной смазкой или техническим вазе­лином.

       Внимание.

Расстояние от самого нижнего проводника ввода через трубостойку до крыши должно быть не меньше 2,5 м. Запрещается про­кладывать «голые» или изолированные провода по крышам жилых домов.



        Вариант № 3. Ввод в здания кабелем. От опоры до стены здания кабель прокладывают в траншее глубиной 0,7 м. В фундаменте здания пробивают отверстие для ввода кабеля. Ввод выполняют в трубе.

      Совет.

Диаметр труб выбирают из расчета 1,5-2 диаметра кабеля, но не меньше 50 мм. Укладывать трубы нужно с уклоном наружу в тран­шею и гидроизолировать так, чтобы исключить попадание воды в здание.

      Глубина заложения труб должна быть не менее 0,5 м. С внутренней стороны здания труба должна выступать на 50 мм, а с наружной на 600 мм от фундамента.

     Совет.

У ввода в здание в траншее всегда нужно оставляют запас кабеля (примерно 1 м) на случай повторной разделки концов, который укладывают полукругом с радиусом 1 м. Запрещается запас укла­дывать кольцами!!!

      Глубина заложения должна составлять не менее 500 мм с обязатель­ным покрытием кирпичом или бетонными плитами. Места выхода кабеля из трубы нужно уплотнить раствором цемента с песком, гли­ной или кабельной пряжей, смоченной маслом.

      Внимание.

В одной трубе прокладывают только один кабель. Если в здание вводится или выводится несколько кабелей, то число труб должно соответствовать их количеству. Кабели, прокладываемые вдоль здания, должны размещаться в траншее не ближе 0,6 м от фунда­мента.
